Batarya ve araç
arasındaki arayüzler

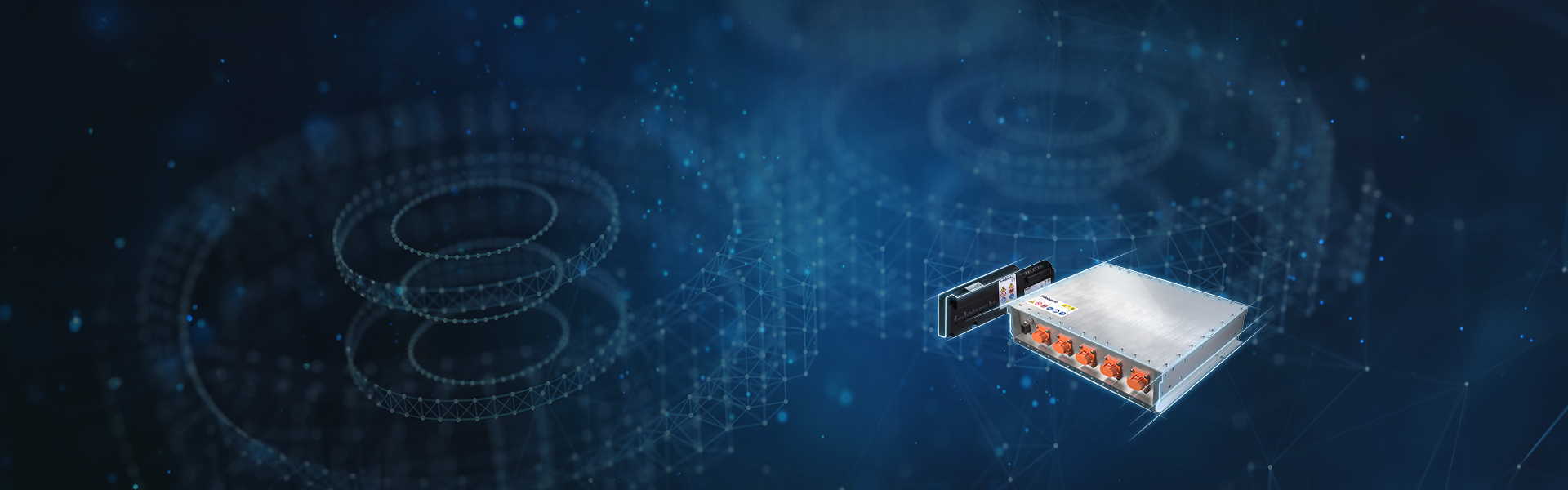

Batarya sistemi ve araç arasında verimli arayüz
Standartlaştırılmış batarya sisteminin ölçeklenebilirliğini sağlamak için Webasto iki farklı arayüz sunar: Araç Arayüz Kutusu (VIB) ve Araç Arayüz Ağ Geçidi (VIG). Her iki ürünün avantajları hakkında daha fazla bilgi edinin ve sizin için doğru seçimi bulun.
Araç Arayüz Kutusu (VIB)
Araç Arayüz Kutusu, Webasto'nun standartlaştırılmış batarya sisteminin ölçeklenebilirliğini sağlar. Sadece çok verimli bir arayüz olmakla kalmaz, aynı zamanda güç dağıtıcısı, ana BMS ve sigortaların işlevlerini tek bir sağlam muhafazada birleştirir. Tüm batarya sisteminin ana kontrol ünitesi olan VIB, 10 adede kadar standart batarya sisteminin bağlanmasını sağlar. Bu, birçok araç tipinin gereksinimlerine göre özelleştirilebilen modüler bir batarya sistemi oluşturur.
Araç Arayüz Kutusu (VIB)'nun Teknik Verileri
| Teknik özellikler | Şey |
| Ürün boyutları (U x G x Y) | 548 x 686 x 155 mm |
| Ağırlık | 42 kg |
| AG besleme gerilimleri | 12 ve 24 V |
| HV besleme gerilimleri | 400 ve 800 V sistemler |
Ölçeklendirilebilir enerji CV standart aküler | 35 – 35 kWh (maks. 10 paket) |
| Ölçeklendirilebilir güç | 460 kW'a kadar |
| Sürekli akım DCH | 380 bir |
| Sürekli akım CH OBC | 67 bir |
| Sürekli akım CH DC hızlı şarj | 200 bir |
| Tepe akımı DCH (30 sn.) | 580 bir |
| Pik akım geri kazanımı (30 sn.) | 500 bir |
| Çalışma sıcaklığı | -40 ila +85 °C |
Teknik özellikler
- Standartlaştırılmış Batarya Sistemi için özel olarak tasarlanmıştır
- Doğrudan bağlantı ve ilave yükler için entegre sigorta koruması
- DC şarjı etkinleştirmek için tasarlanmıştır
- Dahili şarj cihazı bağlantısı mevcuttur (AC şarjı)
- Ticari araçların özel gereksinimleri için geliştirilmiştir
- 10 adede kadar pil paketinin yapılandırılması mümkündür (2s5p, 1s5p)
- Standart bileşenler sayesinde kolay özelleştirmeye izin verin
- Akıllı anahtarlama konsepti ve merkezi akü paketi dengeleme
- İzolasyon ölçümünün merkezi koordinasyonu ve izlenmesi
- Yüksek gerilim kilidinin değerlendirilmesi
- Güç aktarma organları ve yardımcı bileşenler için kablo koruması
- 800 V kapasiteli tüm bileşenler
- Batarya sistemine merkezi iletişim arayüzü
- Araç için ayrı CAN iletişimi (araç ve akü takımı CAN)
- Entegre ana BMS fonksiyonu (araç uygulaması için tek bir merkezi kontrol ünitesi)
Araç Arayüz Ağ Geçidi (VIG)
Webasto, güçlü ve akıllı Araç Arayüz Kutusuna ek olarak Araç Arayüz Ağ Geçidi (VIG) de sunmaktadır. Bu, müşterilere ticari araçlar için daha da fazla güç ve daha kompakt boyutlar sağlar. Standartlaştırılmış batarya sistemi ile birlikte ve sınırlı kurulum alanında kullanıldığında daha fazla esneklik sunar. Aynı zamanda, müşteriler Güç Dağıtım Ünitesinin (PDU) tasarımında esnek kalırlar.
Webasto ayrıca arazi kullanımı için Araç Arayüz Ağ Geçidi Plus'ı (VIG Plus) sunar. VIG Plus, mobil makinelerde kullanım için CE sertifikalı çok sağlam bir muhafazaya sahiptir.
Araç Arayüz Ağ Geçidi'nin Teknik Verileri
| Teknik özellikler | Şey |
| Ürün boyutları (U x G x Y) (mm) | 314 x 33 x 106 (VIG) 420 x 200 x 120 (VIG Plus) |
| Ağırlık (kg) | ~0.45 (VIG) ~6.0 (VIG Artı) |
| AG besleme voltajları (V) | 12 / 24 |
| HV uyumluluğu (V) | 400 ve 800 sistemleri |
Ölçeklendirilebilir enerji CV standart aküler (kWh) | 35 – 630 (maks. 18 paket) |
| Ölçeklendirilebilir güç (kW) | 1.109'a kadar |
| Sürekli akım DCH (A) | 1,215 |
| Sürekli akım CH (A) | 1,102 |
| Tepe akımı DCH (30 sn.) (Bir) | 1,400 |
| Tepe akımı CH (30 sn.) (Bir) | 1,400 |
| Çalışma sıcaklığı (°C) | -40 ila +85 |
Vehicle Interface Gateway (VIG)
Araç Arayüzü Ağ Geçidi Plus (VIG Plus)
- VİG
- VIG Artı
Teknik özellikler
- Webasto Standart Batarya Sistemi için özel olarak tasarlanmıştır
- Ana BMS fonksiyonu (araç uygulaması için tek bir merkezi kontrol ünitesi)
- HV sınırlaması olmadan maksimum sayıda akü paketi ile yüksek güç çıkışları sağlar
- İlave araç tarafı HV mimarisi ile AC ve DC şarj mümkündür
- 18 adede kadar batarya takımı mümkündür (Webasto ile uyumlu olacak bireysel konfigürasyon)
- Akıllı anahtarlama konsepti ve merkezi akü paketi dengeleme
- Hızlı manuel gereksinimlerine göre kurulum ve muhafaza özellikleri
- 400 V sistemde izolasyon ölçümünün merkezi koordinasyonu ve izlenmesi
- Araç seviyesinde yüksek voltajlı interlock izleme mümkündür
- Araç ve batarya sistemi arasında merkezi CAN iletişim arayüzü
- Tek bir çözümde 12 ve 24 V güç kaynaklarını destekler
