バッテリーシステムと車両間の効率的なインターフェース

標準化されたバッテリー・システムの拡張させる為、WebastoはVehicle Interface Box (VIB)とVehicle Interface Gateway(VIG)の2つの異なるインターフェース を提供しています。、お客様に合った最適なソリューションを提供致します。

Vehicle Interface Box (VIB)

VIBは、Webasto標準化バッテリーシステムの拡張性を確保します。  非常に効率的なインターフェースであるだけでなく、配電器、マスターBMS、ヒューズの機能を、1つの堅牢なハウジングに組み込んでいます。  VIBは、バッテリーシステム全体のメインコントロールユニットとして、最大10台のバッテリーパックを接続できます。  これにより、多くの車種に適合できるバッテリーシステムが構築されます。

スケーラブルなシステム

The Vehicle Interface Box is the main control unit of the entire battery system and enables the connection of up to 10 Standarized Batteries at a system voltage of 400 or 800 Volt.

最高の安全基準

VIBは、最高の安全基準に従って開発および製造され、認定されています。また、安全保護と絶縁測定監視機能も兼ね備えています。

充電インフラ

VIBは、直流充電(DC)用に設計されており、オンボードチャージャーのコネクタを備えています。

堅牢な筐体

堅牢な筐体により、VIBは商用車や建設機械等のさまざまな車両用途で個別に使用できます。

技術データ　Vehicle Interface Box (VIB)

Technical specificationsDetails

Product dimensions (L x W x H)
548 x 686 x 155 mm
Weight42 kg
LV supply voltages12 and 24 V
HV supply voltages 400 & 800 V systems

Scalable energy with

CV standard batteries

35 – 35 kWh (max. 10 packs)
Scalable powerup to 460 kW
Continuous current DCH 380 A
Continuous current CH OBC 67 A
Continuous current CH DC fast charging 200 A
Peak current DCH (30 sec.) 580 A
Peak current recuperation (30 sec.) 500 A
Operational temperature-40 to +85 °C
車両インターフェースボックス(VIB)

技術仕様



  • 標準化されたバッテリーシステム用に特別に設計されています
  • バッテリーを直接接続でき、内蔵ヒューズ保護により、さらなる負荷 に対応
  • DC充電を可能にする設計
  • オンボードチャージャーの接続が可能(AC充電)
  • 商用車の特殊要件に合わせて開発
  • 最大10個のバッテリパック接続が可能(2s5p、1s5p)
  • 標準コンポーネントにより、簡単なカスタマイズが可能です
  • 各バッテリーパックのバランシング調整
  • 絶縁測定の調整と監視
  • 高電圧インターロック の測定
  • パワートレーンと補助部品のケーブル保護
  • すべてのコンポーネントが800Vの電圧を搭載
  • バッテリーシステムへのメイン通信インターフェース
  • 車両側、バッテリーパック側へそれぞれCAN通信
  • マスターBMS機能(中央制御ユニット）

Vehicle Interface Gateway (VIG)

Vehicle Interface Gateway (VIG)は、オンロード車に対してさらにパワーアップし、よりコンパクトなサイズで利用することができます。これにより、標準化されたバッテリーシステムと組み合わせた場合や、限られた設置スペースで使用する場合に、柔軟性が向上します。また、お客様は配電ユニット(PDU)を独自に設計できます。



オフロード用に、WebastoはVehicle Interface Gateway Plus(VIG Plus)を追加で提供しています。VIG Plus は、建設機械等で使用するための非常に堅牢なハウジングを備えており、この目的のために CE 認定を受けています。

スケーラブルなシステム

VIGは、小型で柔軟なマスターBMSであり、400ボルトまたは800ボルトのシステム電圧で最大18個のバッテリーを相互接続できます。

高出力

VIGを使用すると、バッテリーシステムの最大電力が得られるため、高出力電力が可能になります。HVの制限はありません。

最高の安全基準

VIGは、商用車市場向けの最高の安全基準に従って開発、製造、および認定されています。

オフロードでの使用

モバイルマシンで使用するために、Webastoはより堅牢なバリアントであるVehicle Interface Gateway Plus(VIG Plus)を提供しています。

Vehicle Interface Gateway (VIG) 技術データ

Technical specificationsDetails

Product dimensions (L x W x H) (mm)

314 x 33 x 106 (VIG)

420 x 200 x 120 (VIG Plus

Weight (kg)

~0.45 (VIG)

~6.0 (VIG Plus)

LV supply voltages (V)12 / 24
HV compability (V)400 & 800 systems

Scalable energy with

CV standard batteries (kWh)

35 – 630 (max. 18 packs)
Scalable power (kW)up to 1,109
Continuous current DCH (A)1,215
Continuous current CH (A)1,102
Peak current DCH (30 sec.) (A)1,400
Peak current CH (30 sec.) (A)1,400
Operational temperature (°C)-40 to +85

技術仕様


  • Webasto標準化バッテリーシステム専用に設計
  • マスターBMS機能(車両実装用の1つの中央コントロールユニット)
  • HVの制限がないため、最大数のバッテリーパックで高出力を実現
  • 追加の車両側HVアーキテクチャでACおよびDC充電が可能
  • 最大18個のバッテリーパックが可能(個々の構成はWebastoに合わせる)
  • インテリジェントなスイッチングコンセプトと中央バッテリーパックのバランス調整
  • 迅速なマニュアル要件に従った設置とハウジングの仕様
  • 400Vシステムでの絶縁測定の集中調整と監視
  • 車両レベルでの高電圧インターロック監視が可能
  • 車両とバッテリーシステム間の中央CAN通信インターフェース
  • 12Vと24Vの電源を1つのソリューションでサポート

データシートをダウンロード

Datasheet Vehicle Interface Box (VIB)

サイズ
409 KB
フォーマット
application/pdf
ダウンロード

お 問い合わせ

バッテリーと車両のインターフェースについて質問がある場合、または詳しく知りたい場合は、以下のお問い合わせフォームに記入してください。できるだけ早くご連絡いたします。

その他のソリューション

  • インテグレーテッドヒートエクスチェンジャー

    エンジン冷却水の廃熱を利用する一体型熱交換器（3.3–13kW）は、ミニバス・商用車・RV・建設・農業機械・船舶向けに高効率で柔軟な設置性を提供し、低消費エネルギーでメンテナンスフリー、車両既存冷却回路へ統合可能なWebastoの車載熱管理ソリューション
    さらに詳しく
    Excavator and wheel loader at dusk on a construction site, illustrating heavy-duty applications for Webasto battery, HVAC and thermal-management solutions.

  • ウォーターヒーター

    Webastoのウォーターヒーターは、乗用車からトラック、バス、RV、建機、ボートまで冷却水回路と統合される高効率な補助暖房ソリューションを提供し快適性とエンジン保護を両立、コンパクト設計と簡易取付で組込みを容易にするとともにWebastoのシステムパートナーとしての熱管理経験に基づく信頼性と燃費改善を実現
    さらに詳しく
    Truck driver in cab with on-board water heater and climate controls, illustrating Webasto as system partner for thermal management in commercial vehicles.

  • エアヒーター

    Webastoのエアヒーターは2/4/5.5kW出力でRV、商用車、バス、トラック、ボートに迅速で静かな温風を供給し低燃費で柔軟な車内／車外据付を可能にするシステムソリューション、車両別取付キットで設置最適化、ガソリン・ディーゼル・HVO対応で総合的な熱管理を提供
    さらに詳しく
    Motorhome interior with occupant and dog by window, illustrating cabin climate comfort and quiet auxiliary air heating solutions as a Webasto system for RVs.

  • コントロールデバイス　ヒーター

    商用車・特殊車両・ボート向けWebastoヒーター用コントロールデバイス。直感操作、柔軟なスケジューリング、12V/24V互換でOEM統合に対応。UniControlやMultiControl等で温度制御とタイマー機能を実現、アルチチュード補正や防水設計で厳しい運用条件にも対応
    さらに詳しく
    Handheld smartphone displaying Webasto ThermoConnect app controlling a parking heater for remote pre-conditioning, part of Webasto thermal management.

  • ヒーティングソリューション　キャンピングビークル

    Webastoのキャンピングカー向けヒーティングソリューションは、ディーゼル・電気対応のエアヒーターやウォーターヒーター、給湯・解氷機能を統合し、静音性・省エネ・車両統合性を重視して快適な室内環境と走行レンジ最適化を実現するシステムパートナーとしての総合的な暖房提案
    さらに詳しく
    Camper van at lakeside sunrise with two travelers, illustrating mobile comfort and integration for Webasto roof systems, heaters and battery solutions for RVs.

  • マリンヒーター

    Webastoのマリンヒーターは、2〜15kWのエアヒーターとウォーターヒーター、専用アクセサリーを揃え、コンパクトで静音・高効率な船舶向け暖房システムを提供し、OEM対応の統合ソリューションとして最適な船内快適性と容易な設置を実現かつ燃料効率に優れた信頼性を備える
    さらに詳しく
    Skipper in yellow jacket on a sailing yacht with mast and rigging against open sea, exemplifying Webasto marine solutions for electrification, thermal control.

  • 高電圧ヒーター

    Webastoの高電圧ヒーターはBEV/PHEV向けの高効率バッテリーサーマルマネジメントソリューション。最大12kWの高速加熱、95％以上の変換効率、突入電流抑制とコンパクト設計でバッテリー寿命と搭載性を最適化、車載統合やOEM向けカスタマイズ、ISO準拠の安全性により製品化と量産導入を支援するシステムパートナー
    さらに詳しく

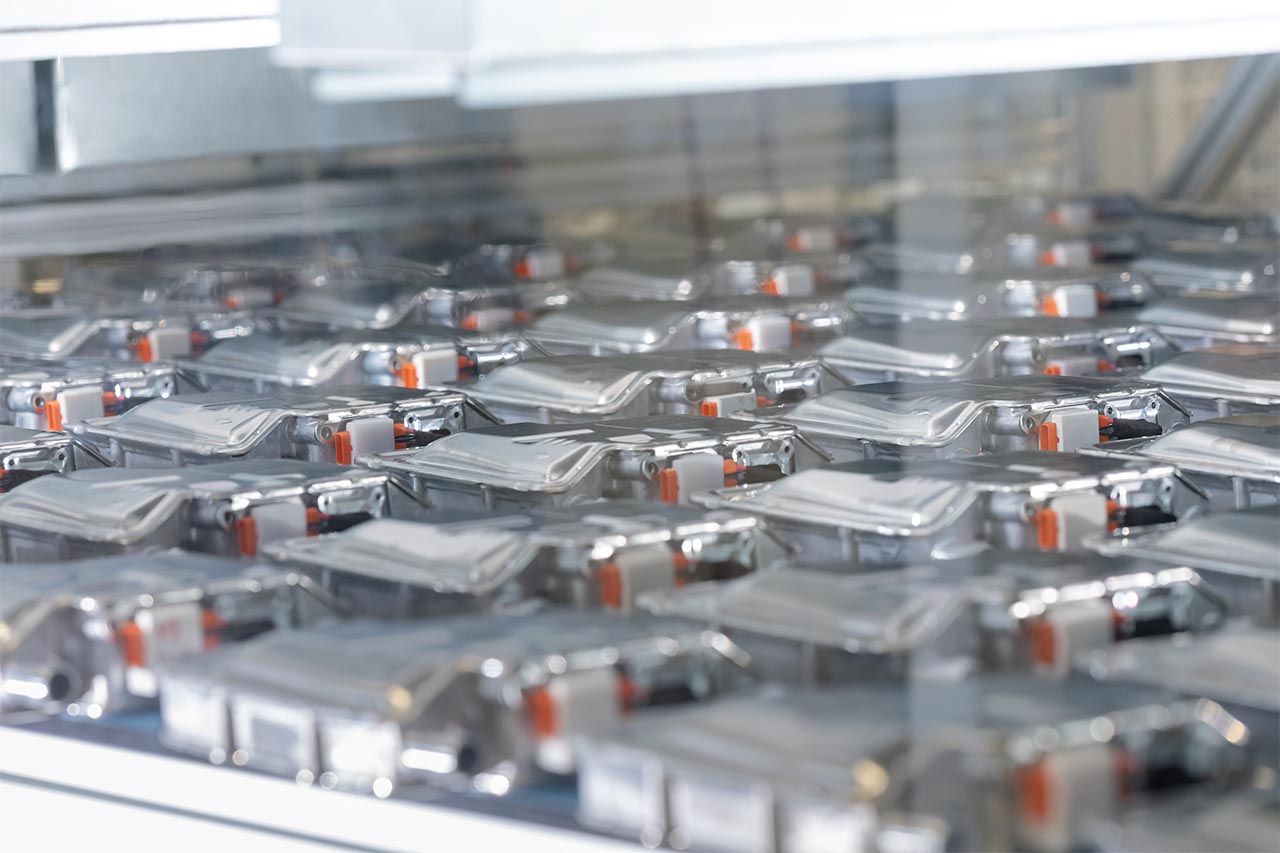

    Dense array of rectangular HV battery housings with orange connectors on assembly trays, illustrating Webasto battery systems production and inspection.
